隨著便攜式電子設備的普及，18650電池因其高能量密度、長循環壽命等優點，被廣泛應用于筆記本電腦、移動電源、電動工具等領域。為確保這些設備的正常運行和電池的安全使用，選擇一款合適的充電管理芯片至關重要。IP2312作為一款單節鋰電池同步開關降壓充電IC，憑借其高效、靈活、安全的特性，在18650電池充電應用中具有顯著優勢。本文將詳細探討IP2312在18650電池充電中的應用，并對其NTC功能進行深入解析。
電壓匹配：18650電池的標稱電壓為3.7V，而IP2312支持4.20V、4.30V、4.35V、4.4V等多種電池電壓選項，能夠滿足不同容量和性能要求的18650電池的充電需求。

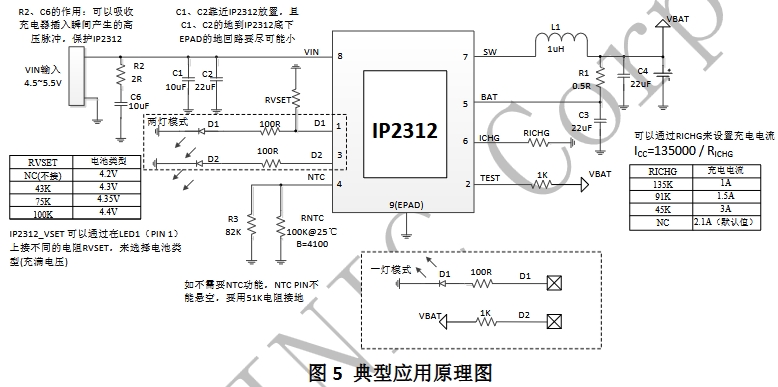

電流調節：IP2312的最大充電電流可達3A，且充電電流可通過外部電阻調節，這使得其能夠根據18650電池的充電特性曲線和設備需求，靈活設置充電電流，實現快速充電的同時，避免過充和電池?fù)p傷。
輸入電壓適應性：IP2312的輸入電壓范圍為4.5V~5.5V，能夠兼容常見的5V USB適配器，方便用戶使用標準電源為18650電池充電。
涓流充電階段：當18650電池電壓低于2.7V時，IP2312進入涓流充電模式，以較小的電流（如100mA）對電池進行預充電，以激活電池內部化學反應，為后續的恒流充電做準備。
恒流充電階段：電池電壓上升至2.7V以上后，IP2312進入恒流充電模式，以設定的恒流充電電流對電池進行充電，直至電池電壓接近設定的目標電壓（如4.2V）.在此階段，IP2312能夠保持充電電流的穩定，確保電池均勻吸收能量，提高充電效率。
恒壓充電階段：當電池電壓接近目標電壓時，IP2312自動切換至恒壓充電模式，維持恒定的輸出電壓，同時逐漸減小充電電流，直至充電電流降至設定的閾值（如300mA），此時認為電池充滿，充電過程結束.恒壓充電階段有助于電池在接近充滿時，避免過充，延長電池壽命。
高效充電：IP2312采用同步開關降壓架構，充電效率高達94%（在3.7V/2A條件下），相較于傳統的線性充電器或異步開關充電器，能夠顯著減少充電過程中的能量損耗，降低發熱量，提高充電效率，縮短充電時間。
多重保護功能：IP2312具備輸入過壓、欠壓保護，能夠防止輸入電壓異常對充電電路和電池造成損害；內置過溫保護功能，當芯片溫度過高時，自動降低充電電流或停止充電，保護芯片和電池安全；充電超時保護功能則在充電時間過長時，強制停止充電，避免電池過充風險。
NTC（Negative Temperature Coefficient）熱敏電阻是一種隨溫度升高電阻值降低的元件，IP2312通過NTC引腳與NTC熱敏電阻相連，能夠?qū)崟r(shí)監測電池的溫度變化，根據溫度的不同，調整充電策略，以確保充電過程的安全性和電池的健康。
溫度檢測：IP2312內部設有溫度比較器，NTC引腳上連接的NTC熱敏電阻與外部電阻組成分壓電路，產生與溫度相關的電壓信號，該信號輸入到溫度比較器中。
溫度比較與控制：溫度比較器將檢測到的電壓信號與內部設定的溫度閾值電壓進行比較，當電池溫度低于設定的低溫閾值時，認為電池溫度過低，可能會影響電池的充電效率和壽命，此時IP2312會減小充電電流或暫停充電，以保護電池；當電池溫度高于設定的高溫閾值時，認為電池溫度過高，存在過熱風險，IP2312會立即停止充電，防止電池過熱損壞。
溫度范圍設定：通過調整外部電阻的阻值，可以改變NTC引腳上的電壓信號，從而設定不同的溫度閾值，以適應不同電池和應用場景的需求。
提高充電安全性：通過實時監測電池溫度并采取相應的控制措施，能夠有效防止電池在充電過程中因溫度過高而發生熱失控、鼓包、甚至起火等危險情況，提高充電過程的安全性。
延長電池壽命：合理的溫度控制有助于電池在適宜的溫度范圍內工作，避免因溫度過高或過低導致的電池性能下降和壽命縮短，從而延長電池的使用壽命。
適應不同環境：NTC功能使IP2312能夠適應各種環境溫度條件下的充電需求，無論是在寒冷的冬季還是炎熱的夏季，都能確保電池安全、高效地充電。
合理選擇NTC熱敏電阻：根據18650電池的特性和應用場景，選擇合適的NTC熱敏電阻型號和參數，以確保溫度檢測的準確性和可靠性。
優化PCB布局：在設計PCB時，應將NTC引腳和相關元件布局在靠近電池的位置，以減少溫度信號的傳輸損耗和誤差；同時，注意散熱設計，避免因PCB布局不當導致的局部過熱。
綜合考慮充電策略：在應用IP2312進行18650電池充電時，除了利用NTC功能進行溫度控制外，還應綜合考慮電池的充電特性曲線、設備需求等因素，合理設置充電電流、充電時間等參數，以實現最佳的充電效果。
IP2312憑借其高效的充電性能、靈活的電流調節能力、多重保護功能以及完善的NTC溫度控制功能，在18650電池充電應用中展現出卓越的性能和可靠性。通過合理應用IP2312，能夠有效提高充電效率、保障充電安全、延長電池壽命，滿足現代便攜式電子設備對電池充電的高要求。
