在微控制器領域，F(xiàn)remont Micro Devices 的 FT60F010A-URT 是一款備受關注的芯片。它以其高性能、低功耗和豐富的功能集，廣泛應用于各種嵌入式系統。本文將深入探討 FT60F010A-URT 的數字功能框圖、程序存儲器布局以及腳位圖，幫助開發者更好地理解和應用這款芯片。

數字功能框圖

FT60F010A-URT 的數字功能框圖是理解其內部架構和工作原理的關鍵。該芯片集成了多個功能模塊，包括定時器、看門狗定時器、數據 EEPROM、I/O 端口等。以下是其數字功能框圖的主要組成部分及其功能描述：

1.1 系統復位與時鐘源

• 系統復位：FT60F010A-URT 支持多種復位方式，包括上電復位（POR）、外部復位（MCLR）、看門狗定時器復位（WDT）等。這些復位方式確保芯片在不同條件下都能可靠地初始化。
• 時鐘源：芯片內置高頻振蕩器（16MHz）和低頻振蕩器（32KHz），提供穩定的時鐘信號。此外，還支持外部時鐘輸入，滿足不同應用場景的需求。

1.2 程序存儲器與數據存儲器

• 程序存儲器：FT60F010A-URT 配備了 1Kx14b 的 FLASH 程序存儲器，支持 16 字節每頁的存儲方式。這為用戶提供了足夠的空間來存儲程序代碼。
• 數據存儲器：芯片內置 64x8b 的 SRAM 和 256x8b 的數據 EEPROM。數據 EEPROM 支持在應用編程，方便用戶存儲和讀取關鍵數據。

1.3 定時器與中斷

• 定時器：芯片包含多個定時器，如 Timer0 和 Timer2，支持多種工作模式，包括定時器模式和計數器模式。這些定時器可以用于精確的時間控制和事件計數。
• 中斷：FT60F010A-URT 支持多種中斷源，包括外部中斷、定時器中斷、數據 EEPROM 寫中斷等。中斷機制允許芯片在特定事件發生時快速響應，提高系統的實時性和效率。

1.4 I/O 端口與特殊功能

• I/O 端口：芯片提供了 6 個通用 I/O 端口，每個端口都支持多種功能，如 GPIO、外部中斷輸入、定時器時鐘輸入等。這些端口的多功能性為用戶提供了靈活的接口選項。
• 特殊功能：FT60F010A-URT 還集成了低電壓復位（LVR）、看門狗定時器（WDT）、慢時鐘測量模式等功能，增強了芯片的可靠性和穩定性。

程序存儲器布局

FT60F010A-URT 的程序存儲器布局如下表所示：

地址寄存器為 13 位 (0x0000 ~ 0x1FFF)，最多支持 8K 地址空間。程序存儲器一共 1Kx14b （0x0000 ~
0x03FF），加上額外 ID 和配置信息區，共 32x14b，它們由 FLASH 構成。一個 PAGE 是 16 個字，一共有 66個 PAGE。

其中 0~0x03FF 對主程序區訪問，其中未實現部分 0x400~0x1FFF 保留。ID 和配置信息區從 0x2000 開始，到 0x201F 結束。

2.1 主程序存儲區

主程序存儲區的地址范圍為 0x0000 到 0x03FF，總共 1Kx14b 的存儲空間。程序存儲器被劃分為 66 個頁面，每個頁面包含 16 個字。這種分頁存儲方式便于程序的組織和管理，同時也支持高效的程序執行。

2.2 配置信息和 ID 存儲區

配置信息和 ID 存儲區位于 0x2000 到 0x201F，用于存儲芯片的配置參數和唯一標識符。這些信息在芯片初始化時被加載，用于配置芯片的工作模式和參數。

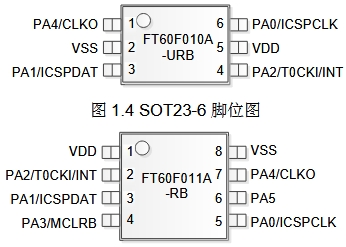

腳位圖

FT60F010A-URT 提供了兩種封裝方式：SOT23-6 和 SOP-8。以下是這兩種封裝方式的腳位圖及其詳細描述：

3.1 SOT23-6 封裝

3.2 SOP-8 封裝

總結
