在家電、智能家居、IoT 小功率輔助電源的設計中，工程師往往希望用最少的外圍器件獲得“高耐壓 + 高精度 + 高效率 + 低成本”的解決方案。輝芒微電子（Fremont Micro Devices）推出的 FT8440x 系列，正是瞄準這一需求。
然而，面對 FT8440E、FT8440S、FT8440A、FT8440AD 這四個看似相近的型號，到底該如何快速鎖定最適合自己項目的那一顆？本文嘗試用一張圖、一句話、一套選型公式，幫你把“后綴迷霧”徹底撥開。
（請把下面 ASCII 圖想象成思維導圖）
FT8440x
├─ FT8440E (600 V MOS，SOP8)
├─ FT8440S (650 V MOS，SOP8)
├─ FT8440A (650 V MOS，SOP8，5 V 起調，電流更大)
└─ FT8440AD (650 V MOS，DIP7，散熱更強，電流最大)
FT8440E：成本極致，耐壓 600 V，適合 9–18 V 輸出、200 mA 以內。
FT8440S：耐壓升級到 650 V，其余與 E 相同，是“加強耐壓版”。
FT8440A：輸出可從 5 V 起調，SOP8 封裝下電流能力再 +50 mA。
FT8440AD：把 A 的芯片放進 DIP7，腳位留 NC 做散熱銅箔，持續電流再 +50 mA。
內部 MOS 耐壓
? E：600 V
? S / A / AD：650 V
→ 如果系統最高 DC Bus 可能沖到 400 V 以上，優先選 650 V 檔。
輸出電壓范圍
? E / S：9–18 V 連續可調（或 12 V/18 V 兩檔固定）
? A / AD：5–18 V 連續可調
→ 需要 5 V 或 5 V 以上軌，必須選 A 或 AD。

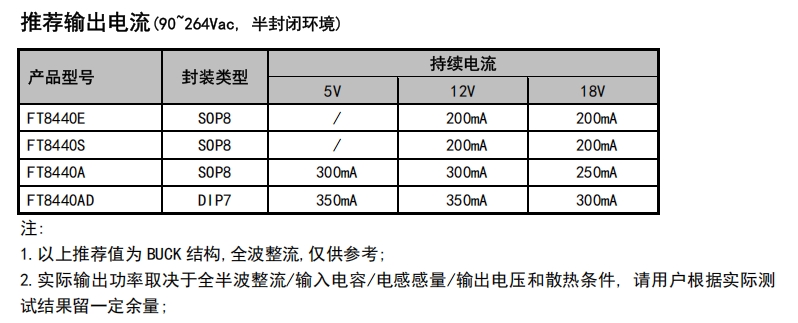

持續輸出電流（Buck、90–264 Vac、半封閉環境）
5 V 12 V 18 V
FT8440E： — 200 mA 200 mA
FT8440S： — 200 mA 200 mA
FT8440A： 300 mA 300 mA 250 mA
FT8440AD：350 mA 350 mA 300 mA
→ 需要 >250 mA 即上 DIP7 的 AD。
封裝 & 散熱能力
? SOP8（E/S/A）：占板最小，適合空間苛刻的 IoT 模組。
? DIP7（AD）：可背銅 + 過孔直插散熱，適合小家電 5 W 以內輔助電源。
STEP1：計算所需最低輸出電壓 Vout_min
若 Vout_min＜9 V → 只能選 A / AD；否則四選一。
STEP2：計算滿載電流 Iout_max
若 Iout_max＞250 mA → 直接鎖定 AD；
若 200 mA＜Iout_max≤250 mA → A 或 AD；
若 Iout_max≤200 mA → 看 STEP3。
STEP3：評估 MOS 耐壓余量
Vac_max×1.414＜550 V → E 亦可；否則 S/A/AD。
應用場景 推薦型號 理由
| 智能插座 5 V/0.3 A 輔助 | FT8440A | 5 V 起調+SOP8 省空間 |
| 電飯煲 12 V/0.2 A 風扇 | FT8440S | 650 V 耐壓+低成本 |
| 空調 15 V/0.3 A 驅動板 | FT8440AD | DIP7 散熱好，電流足 |
| 電動工具 18 V/0.2 A MCU | FT8440E | 電壓電流都夠，便宜 |
Q1：A 和 AD 的芯片本體一樣嗎？
答：Die 基本一樣，AD 的 DIP7 封裝腳距大、背面可貼銅皮，散熱更好，所以能跑更大電流。
Q2：為什么 FB 懸空是 12 V，短接到 GND 反而 18 V？
答：芯片內部有兩組分壓電阻，短接 GND 時切到高比率，故輸出更高。
Q3：能把 AD 強行塞進 SOP8 嗎？
答：不行，電流大時結溫會超標。除非降低 Iout 或加強風冷，但那就失去選 AD 的意義了。
FT8440x 四兄弟共用同一套控制架構，差異僅在內置 MOS 耐壓、輸出電壓下限、封裝散熱能力三條線。用“耐壓-電流-封裝”三問法，可在 30 秒內鎖定型號。
記住口訣：
“5 V 起調找 A，電流再大上 AD；
9 V 起步看 E/S，高壓 650 選 S。”
希望本文能讓你的 BOM 表從“糾結四選一”變成“一眼定江山”。
