在 10 ~ 20 W 段適配器市場，“無 Y 電容 + 六級能效” 幾乎成了網通/語音類產品的準入門檻：既要過 EMI，又要成本壓到極限，還得讓終端客戶在 90 ~ 264 V 全電壓范圍內安心滿載。輝芒微電子推出的 FT8395KB（內置 700 V MOSFET、SOP-8 封裝）給出了一份“教科書”級答案——官方參考設計 DM40501CE v2.0 僅用 29 顆器件（含磁芯）就完成了 18 W 輸出，BOM 成本低于 0.18 RMB/W（批量 10 k 套數據）。下文把原理圖、變壓器、PCB 與關鍵實測一次性講透~
? 輸入：90 ~ 264 VAC，47 ~ 63 Hz，兩線制（無 PE）
? 輸出：12 V/0 ~ 1.5 A（18 W 連續），CC 模式可帶 5 000 μF 起機
? 效率：板端 86.7 %（115 V）/ 86.9 %（230 V）；線端 85.3 % / 85.4 %
? 空載功耗：<75 mW@230 V，滿足 CoC V5 Tier-2
? 紋波：<110 mVpp@90 V 滿載
? EMI：傳導/輻射 EN55032 Class B margin >6 dB（無 Y）
? 安規：IEC/UL 60950 認證通過，Surge ±1 kV Class A 不重啟
? 尺寸：單面板 35 mm × 23 mm，EE16 立式 5+2PIN，可與 12 V/1 A 共殼
輸入 EMI & 整流
– LF1 共模電感 3.3 mH + CX1 0.1 μF/275 VAC 形成 π 型濾波
– 無 MOV（省成本），差模靠 CX1 + PCB 走線耦合
– DB1 MB6S 整流，C1 4.7 μF/400 V 做高壓儲能，R1 2 MΩ 泄放
主功率級
– U1 FT8395KB 集成 700 V MOSFET，谷底導通 QR 架構，65 kHz max
– T1 EE16：Np 73T 0.18 mm，Ns 7T × 2 (并聯) 0.4 mm，Na 7T 0.18 mm
– RCD 吸收：R2 150 kΩ/0.25 W，C2 470 pF/1 kV，D1 RS1M
– 次級同步整流：D4 SR560L（60 V/5 A 肖特基，成本低）
輸出濾波
– L1 3.3 μH 貼片功率電感 + C3/C4 470 μF/16 V 并聯，R5 0.1 Ω ESR 調紋波
– C5 0.1 μF 陶瓷吸收尖峰
反饋 & 保護
– TL431 + PC817 光耦，R11/R12 分壓 2.5 V 基準
– FB 下偏電阻短路時，U1 內部 OVP 14.2 V（實測）
– R9 0.68 Ω 檢測原邊電流，OCP 1.85 A（115 V 典型）
– 過溫保護：芯片內部 150 °C 關斷，遲滯 25 °C
關鍵“無 Y”技巧
– 變壓器結構：屏蔽繞組 Na 7T 夾繞在 Np 與 Ns 之間，配合銅箔屏蔽 1/2 匝
– PCB 地分區：一次地、二次地各留 4 mm 隔離槽，光耦腳位跨隔離槽
– 輸出共模電感 LF2 預留焊盤（默認 0 Ω 短接，若 EMI 裕量不足再貼片）
| 位號 | 參數 | 封裝 | 典型供應商 | 備注 |
|---|---|---|---|---|
| U1 | FT8395KB | SOP-8 | FMD | 700 V/3 Ω MOSFET 集成 |
| T1 | EE16 立式 5+2 | — | 自主繞制 | 見下節變壓器規格 |
| D4 | SR560L | SMC | MDD | 60 V/5 A 肖特基，VF 0.45 V |
| C1 | 4.7 μF/400 V | 8 × 11 | Aishi | 105 ℃ 5000 h |
| C3/C4 | 470 μF/16 V | 8 × 10 | Aishi | 并聯降 ESR |
| L1 | 3.3 μH/2.5 A | 4 × 4 × 2 mm | Sunlord | 貼片功率電感 |
| R9 | 0.68 Ω/0.25 W | 1206 | Yageo | 原邊電流采樣 |
| PC817 | CTR 200 % | DIP-4 | Lite-On | 光耦 |
| TL431 | 2.495 V | SOT-23 | Diodes | 基準源 |

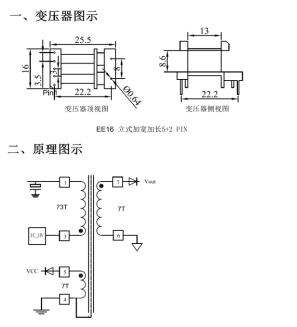

磁芯：EE16（立式加寬加長，5+2PIN），Ae 19 mm2，Bmax < 0.25 T
骨架：5+2PIN，一次側 3-1，二次側 7-5，輔助 6-4
繞組順序：
Np 73T，0.18 mm UEW，密繞一層，3→1
銅箔屏蔽 1/2 匝，單端接地（PIN 2）
Na 7T，0.18 mm，6→4
Ns 7T×2，0.4 mm×2 并聯，7→5
外銅箔屏蔽 1/2 匝，接 PIN 2
電感量：Lp 1.05 mH ± 8 %，漏感 < 40 μH
絕緣：Ns→Na 3 kVAC/1 min，Np→Na 3 kVAC/1 min，滿足 IEC60950
? 單面板 35 mm × 23 mm，一次器件全部在頂層插件，二次貼片置于底層
? 功率環：C1 地 → U1 HV → T1 Pin3 → T1 Pin1 → RCD → C1+，環路面積 < 1 cm2
? 信號地：TL431、光耦二次側地獨立走線，最后單點接到輸出負端
? 安規距離：一次-二次爬電 6 mm，開槽 0.8 mm×2，滿足 250 V 污染等級 2
? 散熱：U1 背面露銅 5 mm×5 mm，加錫或貼散熱片，滿載 45 °C 環境芯片 < 110 °C

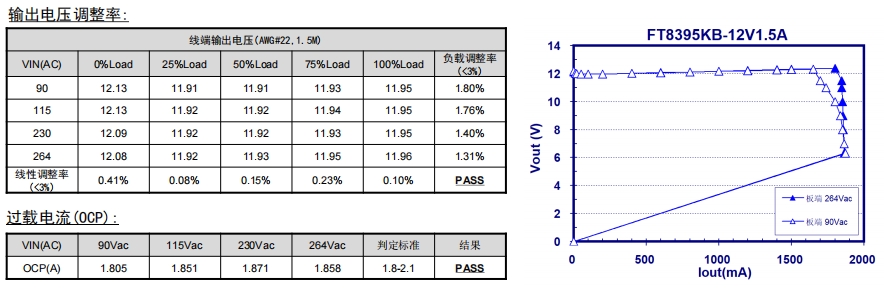

? 效率：230 VAC 滿載 88.0 %（板端），線端 85.6 %
? 紋波：230 VAC 滿載 50 mVpp，90 VAC 滿載 106 mVpp
? Surge：±1 kV 組合波，輸出不掉電，示波器未見復位
? ESD：空氣 ±8 kV，接觸 ±6 kV，Class A
? 音頻噪聲：<20 dBA@10 cm，全電壓全負載（無 Y 電容無嘯叫）
FT8395KB 把 700 V MOSFET、QR 控制器、軟驅動、OCP/OTP/FB OVP 集成到一片 SOP-8 里，再配套官方給出的 EE16 無 Y 變壓器，把 18 W 六級能效適配器做到了“器件極簡、成本極限、EMI 余量充足”。對于需要快速量產的網通、機頂盒、IoT 網關等 12 V 適配器，該設計可以“一把梭”直接落地；若需更高功率或不同電壓，只需在變壓器匝比和次級器件上做“小手術”即可，性價比依舊能打。
